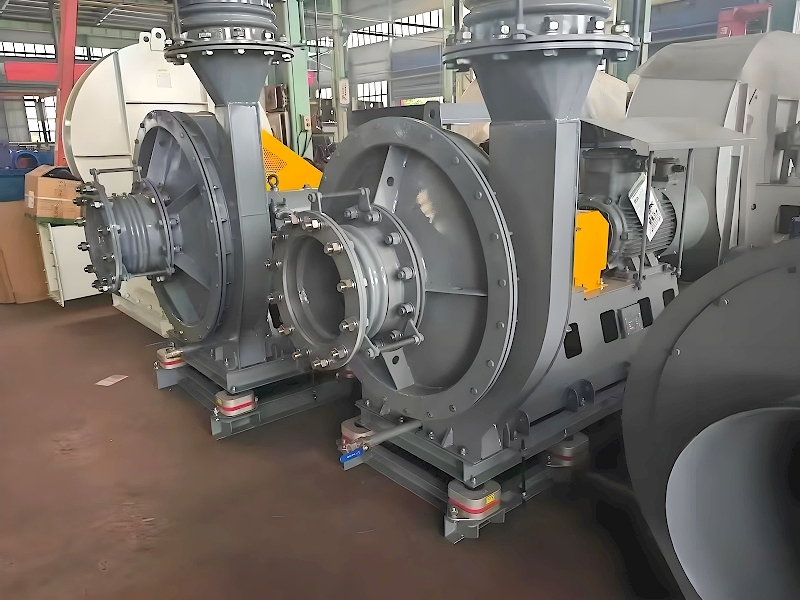

Ventilador centrífugo personalizado

Descripción del Producto

Un ventilador centrífugo es un dispositivo de ventilación mecánica que utiliza la fuerza centrífuga para acelerar y transportar gases. Su funcionamiento básico es el siguiente: un motor impulsa un impulsor a alta velocidad; el gas entra al centro del impulsor a través de la entrada axial, es acelerado por la fuerza centrífuga y expulsado radialmente. Tras entrar en la voluta, la energía cinética se convierte en energía de presión, y el gas finalmente se descarga a mayor presión. A diferencia de los ventiladores axiales, los ventiladores centrífugos generan un flujo de aire perpendicular a la dirección de entrada, superando una mayor resistencia del sistema, lo que los hace especialmente adecuados para sistemas de tuberías con codos, válvulas, filtros y otros componentes que generan resistencia.

Los ventiladores centrífugos personalizados son productos no estándar diseñados y fabricados especialmente según los parámetros operativos específicos del cliente, tales como: composición del fluido, temperatura, contenido de polvo, corrosividad, volumen de aire requerido y presión de aire. Su valor reside en superar la limitación de "utilizar modelos estándar como solución provisional", logrando una correspondencia precisa entre el rendimiento del ventilador y los requisitos del sistema, y ​​evitando el desperdicio de energía por "sobrepotencia". Gracias a su alta capacidad de salida de presión, amplio rango de rendimiento y diseño estructural flexible, los ventiladores centrífugos personalizados se han convertido en una unidad de potencia central insustituible en los campos de ventilación industrial, eliminación de polvo ambiental y climatización (HVAC).

Contáctenos para obtener soluciones personalizadas de ventiladores centrífugos y presupuestos.

Aplicaciones del producto

Los ventiladores centrífugos personalizados tienen una amplia gama de aplicaciones, que abarcan la producción industrial, la ventilación de edificios, la protección del medio ambiente y muchos otros campos. Las principales áreas de aplicación son las siguientes:

Ventilación industrial: En los talleres de producción de industrias como la siderúrgica, petroquímica, química y energética, los ventiladores centrífugos proporcionan una potente ventilación, regulan la temperatura y la humedad del taller y extraen gases nocivos y polvo, garantizando así la salud y la seguridad de los trabajadores. Algunos ejemplos de situaciones específicas son:

Ventilación de fábricas y talleres mineros para mejorar el ambiente de trabajo.

Transporte de gases y suministro de aire de proceso en las industrias metalúrgica, cementera y de materiales de construcción.

Ventilación del almacenamiento de granos para eliminar la humedad y el calor de las pilas de granos y prevenir el crecimiento de moho.

Eliminación de polvo y tratamiento de gases residuales: Los ventiladores centrífugos son el equipo principal para la generación de energía en sistemas de eliminación de polvo y dispositivos de tratamiento de gases residuales. Trabajando en conjunto con filtros de mangas, colectores de polvo ciclónicos y otros equipos, aspiran el gas cargado de polvo hacia dispositivos de purificación o descargan el gas limpio tratado a la atmósfera. Las aplicaciones típicas incluyen:

Eliminación de polvo en tolvas de mineral de acerías y colas de hornos de cemento.

Transporte de gases en sistemas de tratamiento de gases residuales de COV

Sistemas de emisión de gases de combustión de calderas y de desulfuración/desnitrificación

Eliminación de olores y ventilación en plantas de tratamiento de aguas residuales

Sistemas HVAC: Los ventiladores centrífugos se utilizan ampliamente para el aire acondicionado y la ventilación en edificios comerciales, edificios de oficinas, hospitales, salas blancas, etc. Específicamente, esto incluye:

Suministro y retorno de aire en las UAT (Unidades de Tratamiento de Aire)

Suministro uniforme de aire en salas blancas y sistemas FFU (unidades de filtro y ventilador)

Refrigeración de servidores en centros de datos

Filtración y purificación del aire en laboratorios y quirófanos.

Calderas y sistemas de energía térmica: En la generación de energía térmica y en calderas industriales, los ventiladores centrífugos de tiro inducido se utilizan para extraer los gases de combustión del horno, mantener la presión negativa en el mismo y garantizar el funcionamiento seguro y estable del sistema de combustión; el ventilador de suministro proporciona el aire necesario para la combustión. Algunos modelos comunes son el ventilador centrífugo de tiro inducido para calderas Y5-54 y el ventilador centrífugo para calderas G/Y4-68.

Aplicaciones especiales: Para entornos especiales como altas temperaturas, corrosión y condiciones a prueba de explosiones, se pueden diseñar ventiladores centrífugos personalizados con materiales y estructuras apropiadas para cumplir con requisitos estrictos. Específicamente, esto incluye:

Diseño resistente a altas temperaturas: capaz de soportar temperaturas de hasta 950 ℃ o incluso superiores, utilizando materiales como acero inoxidable y aleaciones a base de níquel.

Diseño resistente a la corrosión: Utiliza materiales resistentes a la corrosión, como acero inoxidable 304/316L, fibra de vidrio (FRP) o aleaciones de titanio, adecuados para el transporte de gases ácidos y alcalinos.

Diseño a prueba de explosiones: El impulsor está fabricado en aleación de aluminio y el motor cuenta con un diseño a prueba de explosiones, adecuado para entornos inflamables y explosivos como talleres químicos y minas de carbón subterráneas.

Características del producto

La principal ventaja de los ventiladores centrífugos personalizados reside en la adaptación del rendimiento y los beneficios integrales que aporta un diseño "a medida".

1. Ajuste preciso del rendimiento, evitando el desperdicio de recursos.

Los ventiladores estándar no pueden ajustarse con precisión a los parámetros de funcionamiento reales, lo que puede resultar en un modelo sobredimensionado que provoca un desperdicio de energía ("sobrecarga para el tamaño de la máquina") o en un rendimiento insuficiente que reduce la eficiencia del sistema. El diseño personalizado determina con precisión el diámetro del impulsor, la velocidad y la potencia del motor en función de los parámetros proporcionados por el cliente, como la temperatura del medio, la densidad, el contenido de polvo y la curva de resistencia del sistema, garantizando que el ventilador funcione siempre dentro de su rango de máxima eficiencia. La presión total del ventilador debe ser igual a la resistencia total del sistema con un margen del 10 % al 20 %; la personalización logra este objetivo con precisión.

2. Diseño de impulsor y aspas flexibles

Los ventiladores centrífugos se pueden clasificar en tres tipos principales según el tipo de aspa, lo que permite una selección flexible durante la personalización para adaptarse a diferentes condiciones de funcionamiento:


3. Diversas opciones de materiales para entornos hostiles

Los ventiladores centrífugos se pueden personalizar con una variedad de materiales para adaptarse a diferentes niveles de corrosión del gas, temperatura y contenido de polvo:


4. Funcionamiento de alta eficiencia, ahorro de energía y bajo nivel de ruido.

Alta eficiencia: El diseño del impulsor de álabes curvados hacia atrás, combinado con la optimización del campo de flujo mediante dinámica de fluidos computacional (CFD), logra una eficiencia de presión total superior al 85 %, lo que reduce significativamente el consumo de energía. Los ventiladores centrífugos accionados por motores EC pueden alcanzar una eficiencia de utilización de energía superior al 70 % en sistemas HVAC, ahorrando hasta un 50 % más de energía en comparación con las soluciones tradicionales.

Bajo nivel de ruido: Gracias a la corrección del equilibrio dinámico del impulsor (nivel de equilibrio dinámico de hasta G2.5) y a un diseño aerodinámico optimizado, el ruido es entre 5 y 8 dB(A) menor que el de los ventiladores tradicionales. Las soluciones personalizadas permiten reducir aún más el ruido de funcionamiento mediante la adición de silenciadores o materiales de aislamiento acústico.

Larga vida útil: El impulsor se somete a un riguroso proceso de equilibrado dinámico, lo que garantiza un funcionamiento suave y bajas vibraciones. Gracias a los rodamientos de alta calidad que no requieren mantenimiento, su vida útil puede alcanzar entre 40 000 y 80 000 horas.

5. Funciones de control y protección inteligentes

Los ventiladores centrífugos modernos y personalizados pueden configurarse con múltiples funciones de control y protección:

Regulación de velocidad continua: Admite la regulación de velocidad continua mediante señal PWM de 0–10 V o protocolo de comunicación Modbus RS485.

Protecciones múltiples: Incluye protección contra bloqueo, protección contra sobrecorriente, protección contra sobretemperatura y arranque suave para evitar daños en el equipo.

Conectividad inteligente: Los modelos de gama alta incorporan comunicación de red RS485, lo que permite la gestión del control de grandes grupos de ventiladores.

6. Estructura flexible y métodos de instalación

Los ventiladores personalizados ofrecen diversos métodos de accionamiento y opciones de instalación:

Métodos de accionamiento: Accionamiento directo, accionamiento por correa, accionamiento por acoplamiento

Dirección de entrada/salida: Múltiples ángulos seleccionables de 0° a 270°.

Métodos de instalación: Montaje en suelo, montaje en techo, instalación horizontal o vertical.
