Descripción del Producto

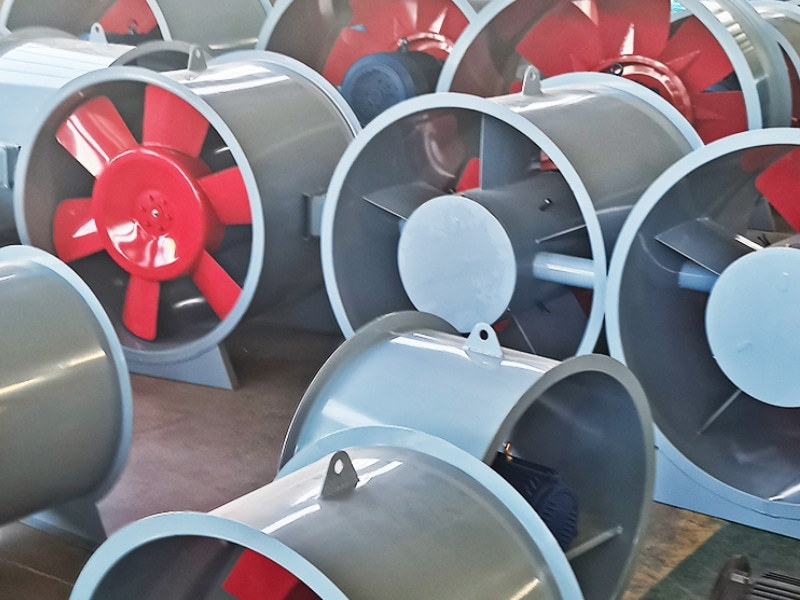

Los ventiladores axiales son dispositivos de ventilación que se conectan directamente a los sistemas de conductos de ventilación, con un flujo de aire axial. Son compactos, fáciles de instalar y especialmente adecuados para su integración en conductos.
Los ventiladores axiales para conductos constan principalmente de una carcasa cilíndrica, un impulsor, un motor y una brida de conexión. Según el entorno operativo y los requisitos del fluido, pueden equiparse con motores convencionales, antideflagrantes o resistentes a altas temperaturas. La carcasa también puede fabricarse con diversos materiales, como chapa de acero laminado en frío, chapa de acero galvanizado, fibra de vidrio o acero inoxidable, para satisfacer las necesidades de ventilación de diferentes aplicaciones.
Ventajas técnicas
Los ventiladores axiales para conductos poseen varias características de diseño y fabricación significativas que los distinguen entre muchos otros equipos de ventilación:
1. Alta eficiencia energética y bajo consumo de energía
Los ventiladores axiales de conducto adoptan un diseño de aspas anchas, de gran longitud de cuerda y con aspas inclinadas y retorcidas espacialmente, combinado con un método de diseño de baja velocidad y alto coeficiente de presión, para lograr un equilibrio óptimo entre el caudal y la presión del aire.
2. Funcionamiento con bajo nivel de ruido
Gracias a un diseño aerodinámico optimizado del impulsor y la carcasa, y a un sistema de accionamiento de baja velocidad, se controla eficazmente el ruido de funcionamiento del ventilador axial de conducto. El nivel de ruido de los modelos convencionales es de aproximadamente 72 a 74 dB(A), lo que no genera molestias significativas en el entorno laboral.
3. Estructura fiable y funcionamiento sin mantenimiento.
Los ventiladores axiales para conductos suelen utilizar un sistema de accionamiento directo. El impulsor está equilibrado dinámicamente, alcanzando un nivel de equilibrio G2.5. La carcasa está tratada con resina epoxi mediante pulverización electrostática o galvanizado en caliente, lo que permite su uso prolongado en ambientes húmedos o ligeramente corrosivos.
4. Instalación flexible y gran adaptabilidad
La interfaz de brida del ventilador axial de conducto se puede conectar directamente a tuberías estándar, lo que permite diversos métodos de instalación, como montaje sobre pedestal, suspensión y montaje en pared.
5. Seguro, fiable y adaptable a múltiples escenarios.
Según el entorno operativo, el ventilador axial de conducto puede equiparse con un motor estándar, un motor antideflagrante o un motor resistente a altas temperaturas. Los ventiladores antideflagrantes son adecuados para entornos inflamables y explosivos de las categorías IIA y IIB T4 e inferiores, como las industrias petrolera y química. Los ventiladores resistentes a la corrosión están fabricados en fibra de vidrio o acero inoxidable, lo que les permite transportar gases corrosivos y garantiza un funcionamiento estable a largo plazo del equipo.
Parámetros técnicos
| Volumen de aire |
500 m³/h ~ 12700 m³/h |
| Presión |
80 Pa~1160 Pa |
| Potencia del motor |
0,06 kW~55 kW |
Aplicaciones del producto
Los ventiladores axiales de doble flujo, con su estructura compacta, fácil instalación y gran volumen de aire, se utilizan ampliamente en los siguientes campos:
1. Sectores industriales
Ventilación para fábricas y talleres: Adecuada para la ventilación, la disipación del calor, la refrigeración, la eliminación de polvo y el tratamiento de gases nocivos en fábricas y talleres de industrias como la metalurgia, la química, la industria ligera, la alimentaria, la farmacéutica, la papelera y las centrales eléctricas.
Sistema de suministro y extracción de aire comprimido: Instalado en serie a intervalos dentro de conductos de extracción largos, puede aumentar eficazmente la presión del aire en el conducto, suministrando aire a distancias mayores.
Ventilación en entornos especiales:
Tipo a prueba de explosiones: Adecuado para entornos inflamables y explosivos en las categorías IIA y IIB de petróleo, productos químicos y otras (T4 e inferiores).
Tipo resistente a la corrosión (fibra de vidrio/acero inoxidable): Adecuado para entornos que contienen gases corrosivos, como talleres de galvanoplastia y decapado.
Tipo resistente a altas temperaturas: Adecuado para emisiones de gases de combustión a alta temperatura (hasta 180 ℃ o más).
Sistema de extracción de humos: Algunos modelos cumplen con los requisitos especiales de los sistemas de extracción de humos y son adecuados para la extracción de humos en caso de incendio.
2. Edificios residenciales y comerciales
Ventilación en edificios de oficinas y viviendas: Se utiliza para la extracción de aire mediante cámaras murales, el suministro de aire por conductos y la ventilación del techo para mejorar la calidad del aire interior.
Hoteles, centros comerciales y aparcamientos subterráneos: Gestiona el suministro y la extracción de aire fresco para los sistemas de aire acondicionado, regulando la temperatura y la humedad interiores.
Laboratorios y almacenes: Garantiza la circulación del aire y elimina gases u olores nocivos.
3. Agricultura e industrias especializadas
Invernaderos: Se utilizan para la ventilación y el control climático en entornos de cultivo de plantas.
Industria del transporte: Se utiliza para sistemas de ventilación en túneles de metro y pasajes subterráneos.
Sistemas de tuberías para salas blancas de la industria alimentaria y farmacéutica: Requieren acero inoxidable 304 para cumplir con los requisitos de higiene y limpieza.
